概述

CJ系列便携式应急通信设备利用光纤复用技术，实现视频、音频、E1、4路物理隔离100M线速以太网、FXS/FXO、RS485/RS232数据及开关量等信号在同一条光纤线路中传输。本设备采用便携式结构，自备蓄电池（选配），便于应急使用，可广泛应专网、自动化站等需要多业务接入联网的场合，设备配置灵活，可定向开发，用一个设备满足用户的组网要求，是用户的理想选择。

功能强大，配置灵活，可根据实际需要选配各种通信业务。

       ◆  真正的通道隔离，保证通过同一光纤线路传输的四路以太网完全物理隔离

◆  四路以太网线速传输，总带宽400Mb/S

◆  可选双光1+1保护功能

◆  提供1路正向视频、1路反向视频

◆  提供2路双向485数据

◆  提供1~32路电话

◆  提供1路RS232数据

◆  提供1路双向音频

◆  提供1~8路E1

◆  以太网口支持AUTO-MDIX

◆  光路中断故障转移功能，当光路线路故障时不往以太网接口发LINK信号,

传递给对端设备

◆  支持以太网支持以太网自动复位功能，不会死机

◆  支持来电显示

◆  丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

◆  内置高性能锂电池，可持续供电4小时（选配）

◆  内置高可靠开关电源，供电电压范围宽（100V~260V AC）

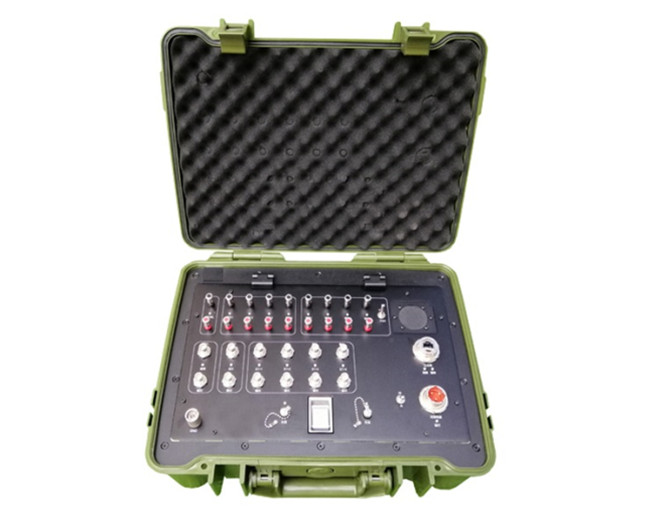

      ◆  便携式箱式结构，携带方便

技术指标

◆ 光接口

波长： 单模1310nm/1550nm

光线路编码： mBnB

光线路速率： 1.25Gb/S

光接口： SC/FC

传输距离： 单模0--120公里

◆ 视频接口

阻抗：75Ω不平衡

输入输出电压： 1Vpp（典型值）

视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

物理接口： BNC

◆ 以太网接口

提供4路物理隔离、线速的以太网接口，总带宽400Mb/S

支持10M/100M，全/半双工自适应，支持AUTO-MDIX

协 议： 支持IEEE 802.3u

支持802.1Q VLAN帧的传输

物理接口： RJ45

◆ RS232接口

提供1路RS232接口

速率: 300B/S～115.2Kb/S

接口: RJ45

◆ FXS/FXO接口

提供32路FXS/FXO接口

支持来电显示

阻抗: 200Ω+680Ω||0.1μF（FXO）, 200Ω+560Ω||0.1μF（FXS）

频率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 音频接口

提供1路双向音频

音频带宽:10Hz~20kHz

输入输出阻抗：600Ω

输出输入信号电压峰值：1.5V

采样频率：48KHZ

物理接口：RCA接口

◆ 机械结构

便携式 615*385*245（mm）

◆ 工作条件

供电电压：100V～260V（AC）

功耗： 小于35W

工作温度：-25℃-70℃

湿度：0-90%RH(非凝结)
