概述

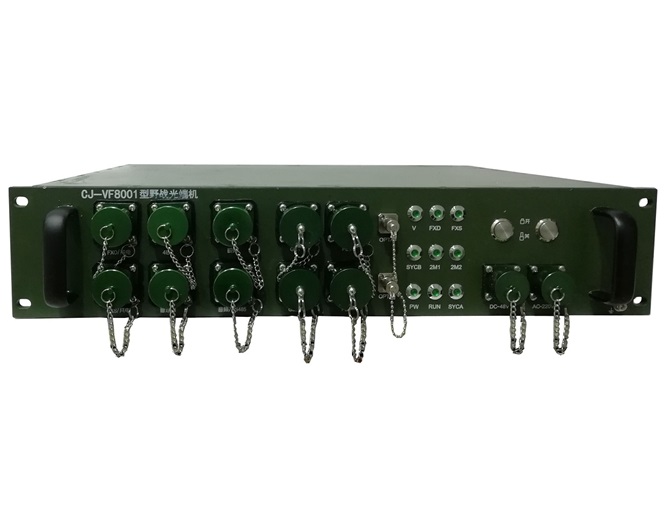

CJ-VF8001型野战通信光端机，它将1~8路E1，FXS/FXO、磁石等话音信号，RS232数据，隔离千兆以太网、音视频等复用到1条光线路上进行传输。该设备采用模块化设计，集成度高，配置灵活。设备提供2物理隔离路千兆以太网、2路物理隔离100M以太网，是特定单位定向开发的一款综合业务野战通信光接入设备。标准车载机架式\便携式可定制。
产品特点
◆ 提供2路物理千兆以太网，各个网口传输速率为线速1000M
◆ 提供2路物理隔离100M以太网接口
◆ 千兆以太网与百兆以太网接口之间物理隔离、百兆和百兆之间物理隔离。
◆ 提供1~8路E1
◆ 提供16路FXS/FXO电话/磁石电话
◆ 提供2路双向视频
◆ 提供2路双向音频
◆ 模块化设计，支持磁石、热线、异步数据等接口
◆ 设备容量：2×GE ＋ 2×FE ＋8×E1 ＋16 FXS/FXO/磁石电话 +2SV+2SA
◆ 光路中断故障转移功能，当光路线路故障时不往以太网接口发LINK信号，传递给对端设备
◆ 提供双/单纤、不同波长与发光功率等多种光接口配置
◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态
◆ 采有<span font-size:14px;background-color:#ffffff;"="" style="box-sizing: border-box">加固型抗震、防尘机箱。
技术指标
◆ 光接口
波长： 单模1310nm/1550nm
光线路编码： mBnB
线路速率： 3 GBb/S
发送功率： 不小于-10dBm
连接器： SC/FC
传输距离： 0--80公里
◆ 1000M以太网接口
提供2路千兆以太网(物理隔离）
支持10M/100M/1000M自适应
传输速率：线速1000M
协 议： IEEE 802.3ab
支持802.1Q VLAN帧的传输
物理接口： RJ45/航空连接器
◆ E1 接口
提供8路E1
接口码型： HDB3码
线路速率： 2.048Mbps±50ppm
接口标准： ITU-T G.703
抖动特性： 满足G.704和G.823标准
接口阻抗： 75Ω
连接器： BNC (75Ω/不平衡）/航空连接器
◆ 10/100Base-T接口
提供1~2个10/100Base-T端口（物理隔离）
支持10M/100M，全/半双工自适应
协 议： 支持IEEE 802.3u
传输速率： 100Mb/S
支持802.1Q VLAN帧的传输
物理接口： RJ45/航空连接器
◆ FXS/FXO接口
提供16路FXS/FXO接口
阻抗: 200Ω＋680Ω||0.1μF(FXO）
200Ω＋560Ω||0.1μF(FXS）
频率特性:300～ 3400Hz(-0.6～＋3dB)
物理接口:RJ45/航空连接器
◆ 磁石接口
阻抗: 600Ω
音频范围:300～ 3400Hz
压缩率：ITU G.711中A律
回波损耗：比低于18db
物理接口:RJ45/航空连接器
◆ RS232接口
可提供4路RS232数据
物理接口：RJ45/航空连接器
速率： 300～115.2Kb/S
◆ 话音编码及信令方式
16时隙随路信令，符合ITU-T G.732
A率PCM编码，每话路64Kb/S，符合ITU-T G.711
◆ 机械结构
定制外观或1U、19英寸 标准机箱
◆ 工作条件
供电电压： 165V～265V(AC）-36V～-72V(DC)
功耗：小于20W
工作温度： -20°C～＋70°C
◆ 典型应用
