一 概述
BH3600-4U系列集中式PCM光电复用设备是我公司使用自主开发的集成电路研制生产的集中型机框。该设备为插卡式结构，提供多达15个业务槽位以及2块双电源冗余备份槽位，1个传输板业务槽位，用户可按需要灵活进行插卡的配置。
二 特点
l 采用大规模集成芯片，电路简单、功耗低、可靠性高；
l 提供18个插槽，包括15个业务插槽、1个光传输槽、2个电源插槽；
l 提供2个电源插槽，支持电源双DC-48V备份；
l 双电源可提供2路直流-48V电源备份；
l 安装方便，维护简单
l 提供完善的指示灯告警显示
l 适应多种电源环境-48VDC或220VAC（配外置电源）；

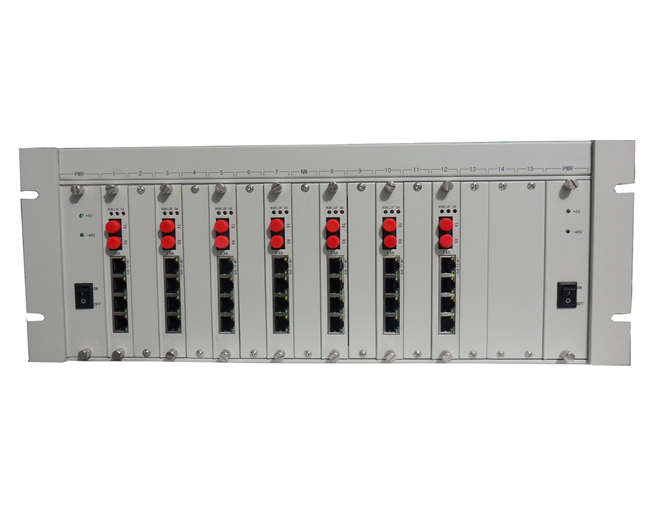

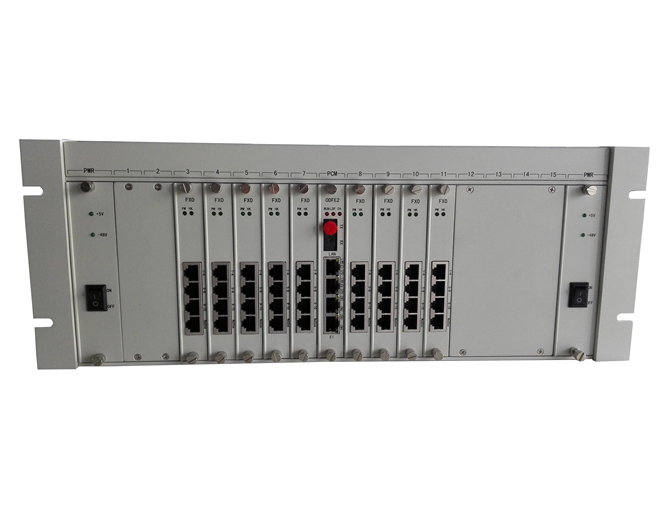

三 机框结构
设备为4U插卡式机框，共提供15个业务槽位和2个电源槽位，槽位说明如下：
可插入10话路业务卡，满配传输150路程控电话业务，或者插入8话+100M综合业务卡，实现点对点的传输。设备工作流程说明：
FXO卡将模拟语音信号转换成数字，并复用到光纤线路上，传输到远端以后通过FXS卡恢复成模拟语音信号。
四 技术参数
4.1 光接口
* 发送光功率：–8dBm ～–15dBm
* 接收灵敏度：≤ –36dBm
* 光纤接口：SC、FC型可选
* 适用光纤：单模1310nm或多模光纤可选
* 光路码型：1B1H
* 光模块：单纤或双纤可选
* 传输距离：普通20Km（最远可达120Km）
4.2 100M以太网接口 （选配）
* 接口为：10/100Base-Tx；
* 接口规程：符合IEEE-802.3u标准；
* 接口速率：线速100Mbit/s；
* 端口模式：10/100M自适应；
* 接口类型：RJ-45；
* 适用插卡：MA1-OPE-4/8/16（百兆以太网）
4.3语音接口
* 接口形式：用户（FXS）、中继（FXO）、磁石（RD）、E/M（4W）
* 话音取样频率：8KHz
* 音频接口指标：
a.阻抗特性：600Ω平衡（二线/四线）
b.电平
四线音频输入 电平：-5dBr 允许偏差 ±1dB
四线音频输出 电平：-5dBr 允许偏差 ±1dB
二线音频发送 电平：0dBr 允许偏差 ±1dB
二线音频接收 电平：-3dBr 允许偏差 ±1dB
c.音频转接点阻抗反射衰减
二线： bp≥12dB(300~600Hz)
bp≥15dB(600~3400Hz)
四线发： bp≥20dB(300~3400Hz)
四线收： bp≥20dB(300~3400Hz)
d.净衰减频率特性：满足ITU-T建议要求
e.空闲话路噪声：不超过-65dBm0p
f.路际串话： 不超过-65dBm0
g.振幅特性： 满足ITU-T建议要求
h.总失真：满足ITU-T建议要求
4.4 供电条件
* 电压：交流AC220V AC180V～250V；
直流DC-48V DC -36V～-72V；
* 功耗：每板卡≤5W；
* 满配功耗：≤100W；
4.5 工作环境
* 工作温度：0℃～ +50℃；
* 贮存温度：-40℃～ +70℃；
* 相对湿度：5% ～ 95%无冷凝；
* 大气压力：86 ～ 106Kpa；
4.6 外形尺寸
* 19英寸标准机箱 483×350×180 mm
五： 典型应用
