概述

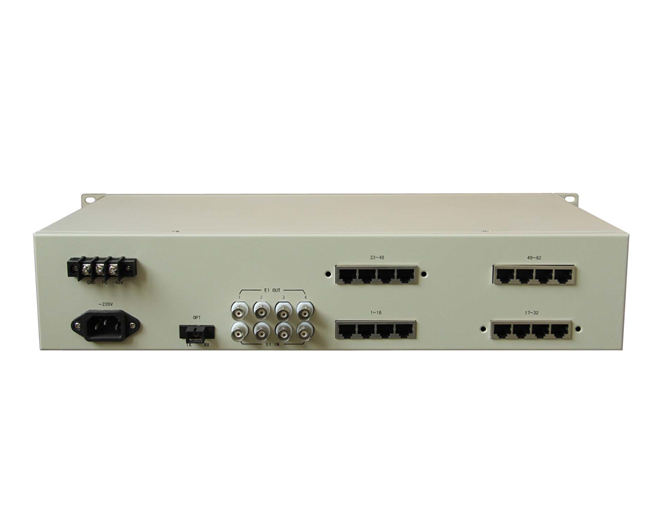

BH3660（X） 是我公司推出的2U多业务光端机，它将FXS、FXO、磁石等话音信号和RS232等数据、以太网（含物理隔离网）及E1等复用1条光线路上进行传输。该设备采用模块化设计，集成度高，配置灵活，适合专网用户的组网需要，是高性价比的设备。

产品特点

◆  采用模块化设计，集成度高,性能稳定可靠

◆  内置交换核心，提供4路100M以太网，传输速率达100Mb/S

◆  特定机型提供4路物理隔离100M以太网，传输速率达400Mb/S

◆ 支持FXS/FXO、磁石、热线等音频接口等电话接口

◆ 支持2路RS232数据接口

◆ 设备容量：62路FXS/FXO + 4路E1 +4路100M以太网

◆  支持来电显示

◆  19英寸2U结构

◆  完善的状态显示，便于维护管理

技术指标

◆ E1接口

提供4路E1接口

接口码型： HDB3码
线路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡

物理接口： BNC(75Ω)/RJ45(120Ω)
标准： ITU-T G.703、G.704
抖动特性： 满足G.704和G.823

◆ 光接口

光线路速率: 1.25 Gb/S

光线路编码: mBnB

光接收灵敏度优于-36.5 dBm （-34dBm）

连接器：FC/SC

传输距离：20km/40Km/60Km/80Km可选

◆ FXS/FXO接口

提供62路FXS/FXO接口

阻抗: 200Ω+680Ω||0.1μF（FXO）

200Ω+560Ω||0.1μF（FXS）

频率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 以太网接口

提供4路100M的以太网

支持IEEE 802.3/802.3u
支持10/100M自适应，全双工，半双工自适应
支持交叉线直通线自适应

物理接口：RJ45

◆ RS232接口

每卡提供2路RS232数据

物理接口：RJ45

速率： 300～19200B/S

◆ 话音编码及信令方式

16时隙随路信令，符合ITU-T G.732

A率PCM编码，每话路64Kb/S,符合ITU-T G.711

◆ 供电

-48V DC(-36～-72V)或220V AC(165～265V)可选

整机功耗：小于60W

◆ 机械结构

19英寸2U

常用型号配置表：（该系列产品配置灵活，支持扩展，欢迎详询！）
