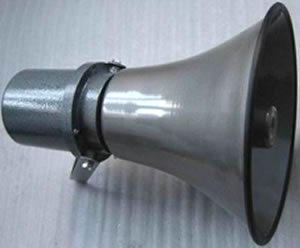

dYH-5型防爆扬声器（防爆喇叭）

   一、概述
dYH-5型防爆扬声器又称防爆喇叭，为隔爆型高音号角扬声器，适用于易燃易爆场所，同各种功放扩音设备配合使用，作扩音呼叫或报警用。dYH-5型防爆扬声器（防爆喇叭）是dYH-3型防爆扬声器的更新换代产品。
二、防爆扬声器技术指标
1． 防爆标志：ExdⅡBT6 Gb，ExdⅡCT6 Gb
2． 额定功率：5VA、10VA、15VA、25VA、35VA、60VA
3． 频率响应：250～7000Hz
4． 音压输出：105～106dB（额定功率/1M）
5． 阻抗：8Ω，16Ω(定阻输出)
6．音频输入电压：100～120V（定压输出。如为其它值，可定制）
7．防护等级：IP54（特殊要求可达到IP65）
三、防爆扬声器使用方法
1. dYH—5型是低阻负载防爆扬声器，5VA的防爆扬声器负载阻抗为8欧姆；10VA、15VA、25VA和35VA的防爆扬声器负载阻抗为16欧姆。10VA、15VA、25VA防爆扬声器也有负载阻抗为8欧姆。定阻式防爆扬声器一般距离扩音功放设备较近时使用。
2. dYH—5A型防爆扬声器是定压输入方式，输入的120V（或其它值）音频信号经隔爆腔内的音频变压器再送给扬声器音圈。定压式防爆扬声器一般距离扩音功放设备较远时使用。
3. 防爆扬声器用两只螺栓固定在支撑物上。防爆扬声器的接线端子在隔爆腔内，将电缆穿入进线口拧紧。电缆外径在8毫米以下，芯线截面积在0.5平方毫米以上的两芯电缆均可。

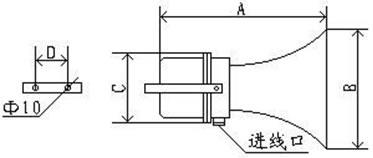

表：定阻式防爆扬声器结构尺寸（仅供参考）

表：定压式防爆扬声器结构尺寸（仅供参考）
